The TL56 is part of TiMOTION's medical lifting column range , designed with a three-stage telescopic structure and round profile , making it ideal for medical applications. It’s design ensures stable vertical lifting, with smooth and reliable operation throughout . Particularly suited for surgical and examination tables, the TL56 offers two cable exit options: from the top or bottom socket, enhancing installation flexibility.
Allgemeine Funktionen
Höchstlast: 2,000N (push)
Self-locking force: 2,000N
Maximales dynamisches Biegemoment: 500Nm
Maximales statisches Biegemoment: 1000Nm
Maximale Geschwindigkeit bei Volllast: 9.6mm/s
Maximale Geschwindigkeit ohne Last: 16.5mm/s
Minimale eingefahrene Länge: ≥Stroke/2 + 150mm
IP-Schutzart: IPX6
Abmessungen des Aussenrohrs: Ø144mm rund
Stufen: 3-stufig
Hub: 200~400mm
Signalausgaben: Hallsensoren
Spannung: 12/24V DC, 24V DC (thermal control)
Farbe: Mattes Silber
Betriebstemperaturbereich: +5°C~+45°C

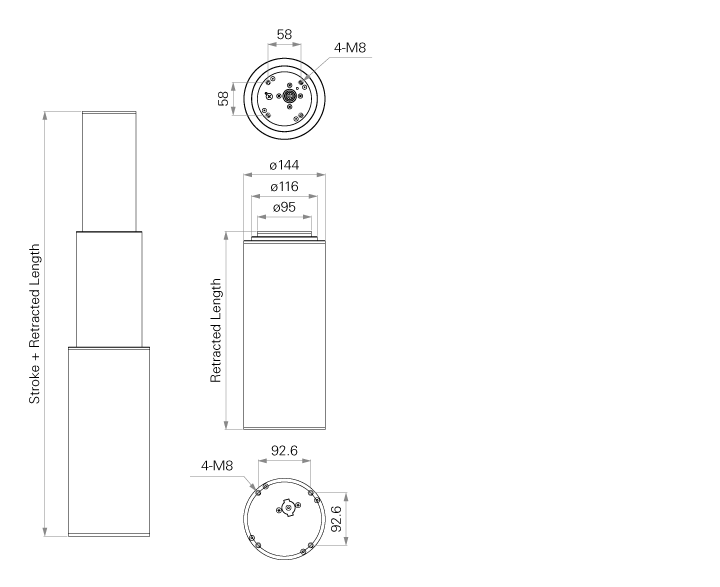

Standard-Abmessungen (mm)
- TFL4H
- TFL9
- TFL10
- TFL12
- TFL31S
- TFL33S
- TFL41S
- TL3
- TL4
- TL4H
- TL4K
- TL4S
- TL5
- TL6
- TL7
- TL8
- TL9
- TL9K
- TL9KR
- TL9S
- TL10
- TL10H
- TL11
- TL12
- TL12H
- TL13
- TL13K
- TL13KR
- TL13S
- TL14
- TL14K
- TL14KR
- TL15
- TL15H
- TL17
- TL18
- TL18AC
- TL19
- TL20S
- TL20SR
- TL24
- TL25
- TL25B
- TL26
- TL26H
- TL27
- TL28
- TL29
- TL30K
- TL30S
- TL31K
- TL31S
- TL32K
- TL32S
- TL32SR
- TL33K
- TL33KR
- TL33S
- TL33SR
- TL35S
- TL37S
- TL38SR
- TL39R
- TL41K
- TL41S
- TL42K
- TL50
- TL51
- TL51P
- TL52
- TL54
- TVL3
Download von Dokumenten
- Hubsäulen mit Motorgehäuse: Klassische Bauweise mit sichtbarem Motorgehäuse.
- In-Line-Hubsäulen: Ohne hervorstehendes Motorgehäuse, ideal für designorientierte Anwendungen, die ein klares, elegantes Erscheinungsbild erfordern.
- Basic-Serie (TL-S): Die ideale Lösung für Standardanwendungen – zuverlässig und effizient.
- Light-Load-Serie (TL-K): Entwickelt für Anwendungen mit geringerer Traglast, bietet Präzision und einfache Handhabung.
- Heavy-Load-Serie (TL-H): Ausgelegt für schwere Hebevorgänge, überzeugt durch Stabilität und Langlebigkeit.
- Fast-Serie (TFL): Mit besonders schneller Verstellgeschwindigkeit – ideal für die schnelle Anpassung von Bürotischen, Homeoffice-Arbeitsplätzen und TV-Liften.
- Gesundheitswesen: Krankenhausbetten, medizinische Stühle, Behandlungstische und -wagen, ophthalmologische Geräte, Untersuchungseinrichtungen …
- Industrie: Anwendungen zum Heben schwerer Lasten
- Arbeitsplatz: Sitz-Steh-Tische, Arbeitsstationen, Labortische, Leitstände, Anzeigesysteme …
- Zuhause: Kücheneinrichtungen, TV-Lifte, Schränke, Schreibtische …
- Erforderlicher Verstellbereich der Höhe
- Traglast und Geschwindigkeit
- Verfügbarer Einbauraum
- Profil, das zum Design Ihres Produkts passt – ob 2-stufig oder 3-stufig, rund, rechteckig oder quadratisch
- Weitere Anpassungen: Schutzart (IP-Rating), Signaloptionen, Farboptionen …
Eine elektrische Hubsäule besteht aus einem elektrischen Linearantrieb, der in ein teleskopisches Führungsrohr integriert ist. Der Antrieb übernimmt die Schub- und Zugbewegung, während das Teleskoprohr die Führung gewährleistet.
Die Hubsäulen-Serie von TiMOTION bietet zuverlässige vertikale Bewegungen und ermöglicht die Höhenverstellung für zahlreiche industrielle, medizinische, ergonomische und komfortorientierte Anwendungen.
TiMOTION revolutioniert ergonomische Lösungen mit einer breiten Palette an Hubsäulen, die unterschiedlichste Anforderungen abdecken. Unsere Hubsäulensysteme sind in folgenden Varianten erhältlich:
Für Tischanwendungen bietet TiMOTION eine spezielle Serie von Hubsäulen, die auf bestimmte Anforderungen zugeschnitten ist:
Ob Sie ein schlankes Design oder Hubsäulen mit unterschiedlicher Tragfähigkeit benötigen – die Vielfalt von TiMOTION ermöglicht es Ihnen, Ihre Anwendungen mit modernsten ergonomischen Lösungen individuell anzupassen.
Elektrische Hubsäulen ermöglichen die automatisierte Anpassung von Geräten aus allen Branchen an die individuellen Bedürfnisse der Nutzer – sei es in Bezug auf Körpergröße, Alter oder Mobilität. Geräte mit elektrischen Hubsäulen bieten den Anwendern Komfort und Sicherheit, während sie gleichzeitig Zeit und Effizienz optimieren. Deshalb findet man sie heute in vielen Alltagsanwendungen:
Die Hauptmerkmale der TiMOTION Hubsäulen sind ein leiser und präziser Höhenverstellmechanismus sowie ein robustes Design. Sie zeichnen sich durch eine einfache Installation, hohe Kompatibilität und eine große Auswahl an Optionen aus – darunter unterschiedliche Kraft- und Geschwindigkeitsbereiche, variabler Hub, verschiedene Ausgangssignal-Optionen sowie Schutzarten (IP-Ratings).
Dank dieser Vielseitigkeit sind Hubsäulen von TiMOTION die ideale Lösung für Schreibtische, ergonomische Möbel und Anwendungen im Gesundheitswesen.
Die TiMOTION Hubsäulen sind in verschiedenen Profilen erhältlich – darunter 2-stufige oder 3-stufige Ausführungen sowie unterschiedliche Formen: rund, rechteckig, quadratisch oder Abgerundetes Quadrat.
Diese Profile bieten eine hohe Flexibilität, um sich an spezifische Anwendungen anzupassen, und ermöglichen individuelle Lösungen für die Höhenverstellung von Schreibtischen, ergonomischen Möbeln und medizinischen Geräten.
Es ist wichtig, Hubsäulen zu wählen, die den Anforderungen Ihrer Anwendung gerecht werden. Jede Anwendung bringt bestimmte Rahmenbedingungen mit sich. Um die richtige Hubsäule auszuwählen, sollten Sie zunächst die Einschränkungen und technischen Prioritäten Ihrer Anwendung berücksichtigen:
Mit einem vertikal integrierten Geschäftsmodell bietet TiMOTION hochgradig maßgeschneiderte Lösungen, die die einzigartigen Anforderungen unterschiedlichster Anwendungen erfüllen. So wird sichergestellt, dass die Integration elektrischer Linearantriebe nahtlos und effizient erfolgt.
TiMOTION arbeitet ausschließlich mit Original Equipment Manufacturers (OEMs) zusammen. Daher lagern, vertreiben oder verkaufen wir kein einziges Produkt.
Für Fragen, Ersatz oder den Kauf einer einzelnen Komponente wenden Sie sich bitte an den Hersteller Ihres spezifischen Geräts. Komponenten sind oft durch deren Garantie abgedeckt und können für den Einzelgerätevertrieb auf Lager sein.
