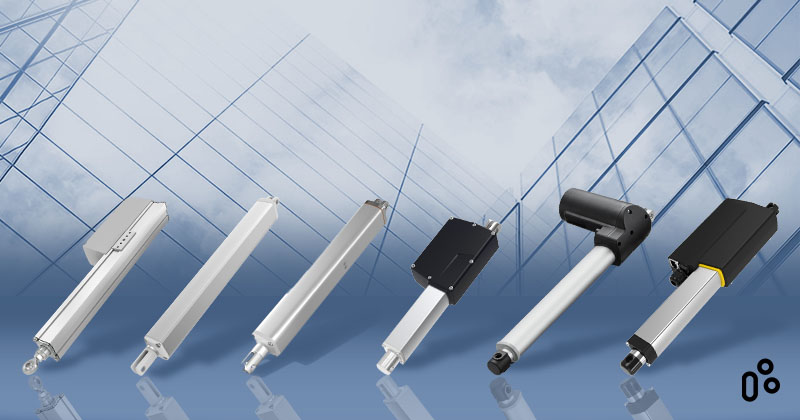

Actionneurs électriques pour systèmes d’ouverture industriels

Automatisation industrielle : découvrez la gamme d’actionneurs électriques industriels  ! Faciles à intégrer et à utiliser, ils offrent un mouvement électrique fiable et précis à vos systèmes d’ouverture, de ventilation et d’ombrage, pour une gestion optimale des exploitations industrielles, agricoles et des bâtiments tertiaires.

Vérins électriques linéaires pour systèmes d’ouverture industriels

Compatibles avec la plupart des systèmes de contrôle, ces actionneurs ont spécialement été développés pour les ouvrants de fenêtres ; systèmes d’évacuation de fumée ou de chaleur ; systèmes de ventilation naturelle et d’ombrage ; ou encore panneaux ouvrants.

En programmant des fonctions simples comme l’extension, la rétractation ou l’ajustement de la course, ils permettent l’automatisation de ces équipements et facilitent, ainsi, la gestion des exploitations industrielles, agricoles et des bâtiments tertiaires (température, qualité de l’air, évacuation des fumées ou gaz toxiques en cas d’incident).

TiMOTION propose des dispositifs de différentes forces et tailles pour s’adapter à tous les besoins et à tous les espaces d’installation. Ces vérins offrent une capacité de charge allant jusqu’à 3 500 N et une course acomprise entre 20 à 500 mm, permettant l’actionnement de tout type d’ouvrant, même les plus lourds. Nos vérins sont disponibles en courant continu 12 ou 24 V. Le vérin électrique VN1 existe également en courant alternatif 100 ou 240 V.

Celui-ci dispose également de systèmes d’embout à rotule ou d’attache latéral qui le rendent encore plus facile à intégrer et permettent de conserver l’esthétisme de l’équipement final.

Les vérins électriques industriels peuvent être équipés d’un indice de protection IP66 leur permettant d’être utilisés dans des environnements industriels exigeants avec poussière et projections d’eau.

Ils disposent également de capteurs à effet Hall, en option, qui permettent un retour d’information vers le boîtier de contrôle, et donc, la synchronisation de deux dispositifs pour un mouvement totalement fluide.

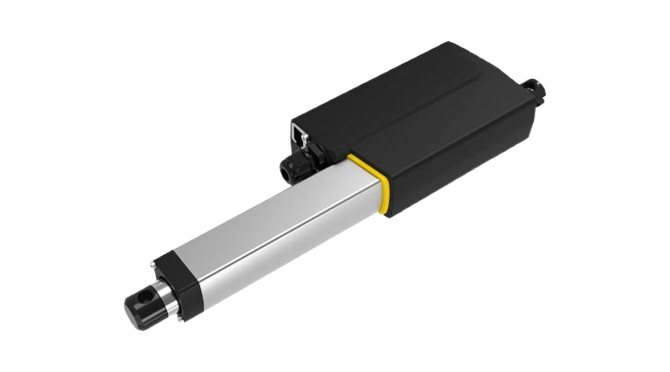

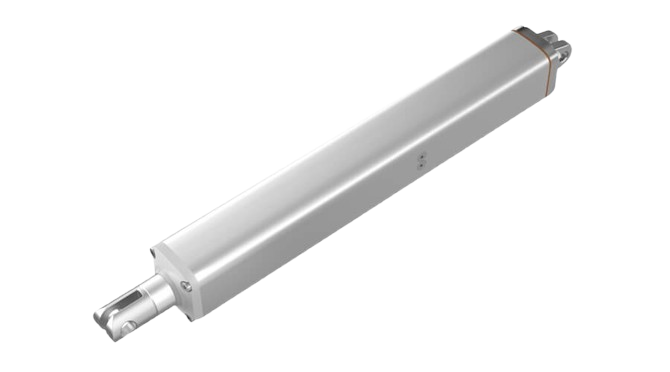

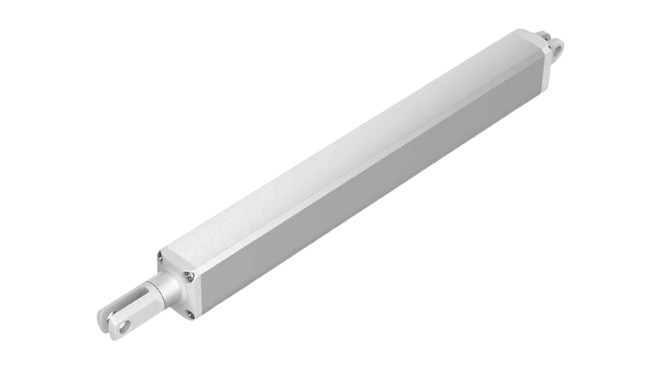

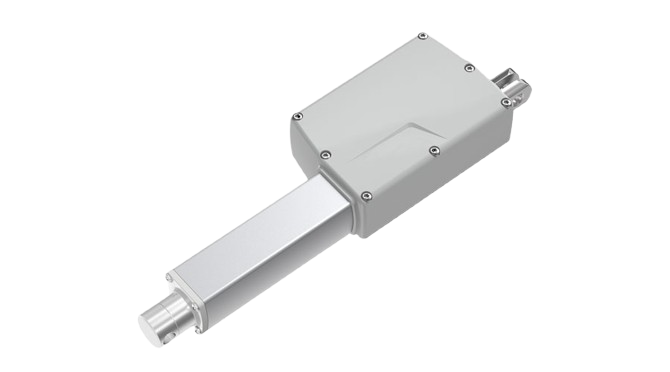

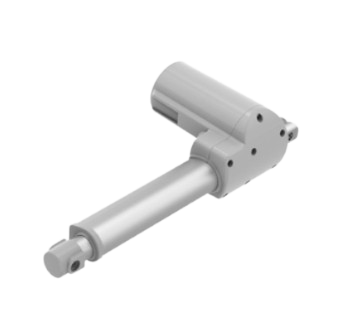

	VN1	VN2	VN3	TA23	TA29	SR1
Composition	Aluminium extrudé de haute qualité	Aluminium extrudé de haute qualité	Aluminium extrudé de haute qualité	Aluminium extrudé de haute qualité	Aluminium extrudé de haute qualité	Aluminium extrudé de haute qualité
Capacité de charge max.	Poussée: 3 500 N Traction: 2 000N	Poussée/traction : 500 N	Poussée/traction:3 000 N	Poussée:10 000 N  Traction4 000 N	Poussée: 6 000 N  Traction : 3 500 N	Poussée/traction : 6 000N
Vitesse max. sous X N	5,1 mm/s – sous 1 000 N 4,2 mm/s – sous 3 500 N	8,35 mm/s – sous 500 N	3mm/s	3,2 mm/s	3 mm/s	3 mm/s
Course	20~500 mm	20~500 mm	20~500 mm	25~1000 mm	25~1000 mm	50~1000 mm
Longueur rétractée min.	≥ 401 mm (version CA) ≥ 181 mm (version CC) (selon les options choisies)	≥ Course + 189 mm	≥ Course + 248mm	≥ Course + 163mm	≥ 178mm (selon les options choisies)	≥ 230mm
Voltage	12 / 24 V CC ou 100 / 240 V CA	12 / 24 V CC ou 12 / 24 V CC avec protection thermique	12/24V DC	12/24/36V DC; 24V DC (PTC)	12/24V CC	12/24V CC
Attache	Attache classique, embout à rotule ou système d’attache latéral	Attache classique	Attache classique	Attache classique	Attache classique	Attache classique
IP (optionnel)	IP54 IP66	IP54 IP66	IP66	IP66W	IP66W	IP69K
Capteurs (optionnels)	Capteurs à effet Hall	Capteurs à effet Hall	Capteurs à effet Hall*2	Hall sensors	Capteur Hall*2, POT	Potentiomètre mécanique, capteur Hall NPN (entrée 5-36V) *2
Options	Noix de sécurité, mécanisme de compression de joint pour les fenêtres, existe en version T-SMART			Déverrouillage manuel		Commande manuelle
Certifications	UL73, CE-LVD	UL73, CE-LVD
Plage de fonctionnement	-15° C ~ + 50° C	-30˚C ~ + 65˚C	-20˚C ~ + 65˚C	+5°C~+45°C	+5°C~+45°C	-25˚C ~ +65˚C

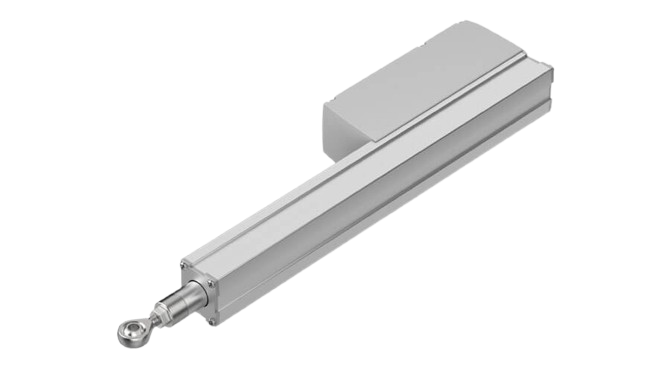

Actionneur intelligent VN1 T-SMART pour encore plus de fonctionnalité

Le vérin électrique VN1 dispose également de la fonction innovante T-SMART. Avec son contrôleur embarqué, celui-ci peut programmer et synchroniser jusqu’à 8 vérins, offrant un gain de place et une facilité d’installation considérable.

Cette fonctionnalité permet une utilisation intelligente et offre de nombreuses configurations possibles : réglage précis de l'extension et de la rétraction de la course, limite d’intensité, mise en marche progressive et arrêt doux, information de retour de la position, synchronisation de plusieurs moteurs, suivi de l’état du vérin en temps réel et service personnalisé pour les applications requérant des BUS de communication.

Vérins électriques industriels : une réponse aux exigences énergétiques

Dans le contexte actuel où réduction des coûts, impact énergétique, confort et sécurité sont des priorités pour tout projet de construction et d’aménagement, la gamme de vérins électriques industriels pour systèmes d’ouverture  permet de répondre à ces nouvelles exigences.

Associés à des systèmes de gestion intelligents équipés de capteurs de lumière et de température, les vérins électriques linéaires offrent une gestion autonome et en temps réel des équipements. Ils opèrent alors en fonction du climat extérieur et permettent de conserver, à l’intérieur, un environnement optimal tout en limitant l’utilisation du chauffage ou de la climatisation.

Systèmes d’actionnement électrique industriel TiMOTION

Depuis 20 ans, TiMOTION fournit aux fabricants de systèmes d’ouverture, de ventilation et d’ombrage, des dispositifs de mouvement électrique de qualité, certifiés UL73 et CE-LVD. Nous proposons des solutions 100% personnalisables aux besoins de votre application et adaptons course, vitesse, capacité de charge, programme, protection, attaches et longueur de câble à votre cahier des charges.

Les vérins électriques linéaires sont une bonne alternative aux systèmes hydrauliques et pneumatiques puisqu’ils ne présentent aucun risque de fuite de fluide ou autres désagréments liés au compresseur, ils sont donc sans maintenance et bénéficient d’une longue durée de vie.

Vous souhaitez démarrer votre projet d’automatisation ? Contactez votre service commercial local !
