Série
VN1

Vérins électriques

Window System Actuators | VN1 - TiMOTION

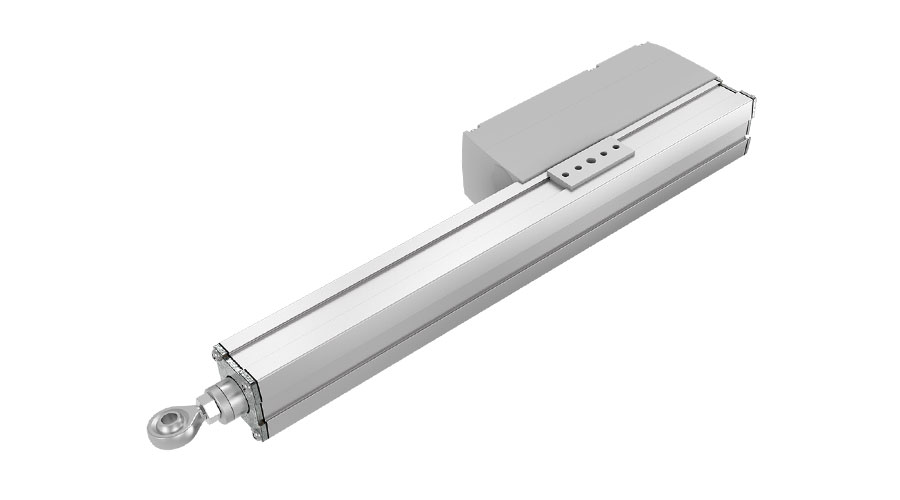

Le vérin électrique VN1 a été spécifiquement conçu pour les systèmes de ventilation et désenfumage afin d’aider à évacuer rapidement la fumée, la chaleur et les gaz toxiques de bâtiments publics et industriels en cas d'incendie.



Il permet également de limiter la couche de fumée qui peut s’installer dans la partie basse d’une pièce. Conçu avec un aluminium de haute qualité, le VN1 est également adapté aux applications telles que les serres. Le VN1 est disponible en courant continu, 12 ou 24V. La version en courant alternatif est équipée d’un transformateur SMPS intégré.


Caractéristiques générales

  • Charge maximale: 3 500 N (poussée/traction)

  • Vitesse maximale à pleine charge: 4.2mm/s

  • Vitesse maximale sans charge: 10.4mm/s

  • Longueur rétractée minimale: ≥ 181mm (moteur DC, avec/sans T-Smart ; selon les options choisies) ; ≥ 401mm (moteur AC ; selon les options choisies)

  • Indice de protection (IP): IP66

  • Course: 20~500mm

  • Signaux de sortie: Capteurs à effet Hall

  • Options: Noix de sécurité, mécanisme de joint fenêtre

  • Tension: 12/24V CC ; 100~240V CA (50Hz)

  • Couleur: Noir ou gris

  • Plage de température de fonctionnement: -15°C~+50°C

  • Plage de température de fonctionnement pour une performance optimale: +5°C~+45°C

Dimensions with DC Voltage (mm)







Dimensions with AC Voltage (mm)
