Vérins électriques linéaires MA : puissance et performance pour vos équipements industriels

Actualités et articles

Automatisation industrielle : découvrez une gamme d’actionneurs électriques industriels faciles à intégrer et à utiliser, qui fourniront un mouvement rapide et un ajustement précis à vos équipements !



TiMOTION accompagne l’industrie 4.0 avec la série de vérins électriques linéaires MA. Robustes et puissants, ils permettront de répondre aux exigences de l’industrie en matière d’efficacité industrielle, de productivité, d’optimisation des ressources et de sécurité, en limitant l’intervention humaine sur des tâches fastidieuses voir dangereuses.



D’autre part, l’ajustement électrique confère aux équipements un niveau d’ergonomie plus élevé, permettant aux utilisateurs d’améliorer leur posture et de prévenir le mal de dos et autres troubles musculosquelettiques, souvent sources d’absentéisme et d’un manque de motivation.



Les vérins électriques linéaires améliorent à la fois la performance des applications, les environnements de travail et la santé des individus.



Nos vérins électriques linéaires offrent une capacité de charge allant jusqu’à 10 000 N. Conçu dans un aluminium extrudé de haute qualité et disposant d’un facteur de marche de 25 %, ils sont tout à fait adaptés aux applications industrielles. Ils peuvent fonctionner en courant continu 12 V, 24 V et 36 V pour certains. Le vérin électrique MA1 peut également fonctionner en courant alternatif 110 V ou 220 V.



Ils disposent d’une course allant de 20 mm à 1 000 mm offrant ainsi une grande capacité d’adaptation aux besoins de vos applications. Leurs dimensions les rendent faciles à intégrer dans un système, mais pas moins puissants.



Ils peuvent être équipés d’un IP66 et ou d’un IP69K, ce qui les rend particulièrement performants dans un environnement industriel exigeant. Ils peuvent également disposer de différents capteurs de position, permettant un retour d’information vers le boîtier de contrôle, et de diverses fonctions de sécurité pour encore plus de performance.



Le vérin électrique MA5 dispose, par exemple, d’un réservoir de graisse en option qui le protège des poussières et renforce son étanchéité.

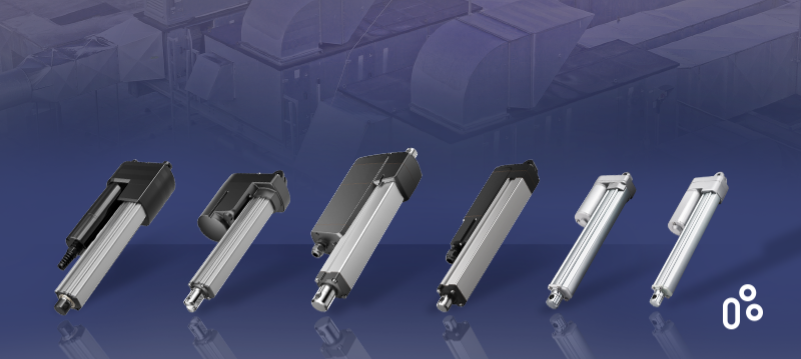

Vérins électriques linéaires industriels MA





MA1

MA2 / MA2T

MA3

MA4

MA5

T-SMART

Composition

Aluminium extrudé de haute qualité

Aluminium extrudé de haute qualité

Aluminium extrudé de haute qualité

Aluminium extrudé de haute qualité

Aluminium extrudé de haute qualité

  • Programmation de la synchronisation : jusqu’à 8 vérins
  • Course et vitesse configurables

  • Suivi de l’état du vérin en temps réel

  • Dispositifs de sécurité intégrés et programmables

  • Service personnalisé pour les applications requérant des BUS de communication

  • Disponible en option sur le MA2T et le MA4

Capacité de charge max.

Poussée/traction : 4 500 N (billes) ;
2 500 N (trapézoïdale)

Poussée : 8 000 N

Traction : 6 000 N

Poussée/traction :
10 000 N

Poussée/traction : 2 000 N

Poussée : 3 500 N

Traction : 2 000 N

Vitesse max. sous X N

27 mm/s (trapézoïdale)
sous 1 500 N

48 mm/s (billes)
sous 2500 N

44.7 mm/s
sous 1 000 N

76 mm/s
sous 1 000 N

10,5 mm/s
sous 1 000 N

14.3 mm /s
sous 1 000 N

Course

20~1 000 mm

25~1 000 mm

25~1 000 mm

25~1 000 mm

20~1000 mm

Longueur rétractée min.

≥ Course + 201 mm (billes)

≥ Course + 160 mm (trapézoïdale)

≥ Course + 131 mm

≥ course + 200 mm

≥ 215 mm (selon les options choisies)

≥ 200 mm (selon les options choisies)

Voltage

12 / 24 / 36 V CC ou 110 / 220 V AC

12 / 24 / 36 V CC

24 V CC

12 / 24 V CC

12 / 24 V CC

Facteur de marche

Elevé 25%

25% jusqu’à 6 000 N

/ 10% ensuite

Elevé 25%

Elevé 25%

Elevé 25%

IP (optionnel)

IP66D

IP69K

IP66D

IP69K

IP66D

IP69K

IP66D

IP69K

IP66D

IP69K

Capteurs (optionnels)

Capteurs à effet Hall, potentiomètre

Capteurs à effet Hall, potentiomètre, capteur Reed sur le tube externe

Capteurs à effet Hall, potentiomètre, capteur Reed sur le tube externe

Capteurs à effet Hall, potentiomètre, capteur Reed sur le tube externe

Capteurs à effet Hall, potentiomètre

Options

Débrayage mécanique en cas de surcharge, frein électromagnétique, fonction manuelle

Existe en version T-SMART

Fonction manuelle

Existe en version T-SMART

Réservoir de graisse (protection supplémentaire)

Certifications

UL73, EMC, UKCA

UL73, EMC

UL73, EMC

UL73, EMC

UL73, EMC

Plage de température de fonctionnement

-30˚C ~ +65˚C

-30˚C ~ +65˚C

-40˚C ~ +85˚C

-40˚C ~ +85˚C

-25˚C ~ +65˚C





Innovation T-SMART pour un mouvement intelligent



Nos tout nouveaux actionneurs électriques intelligents MA2T et MA4 disposent de la fonction T-SMART. Cette fonction innovante permet de programmer et de synchroniser simplement jusqu’à 8 vérins. Leurs courses et vitesses sont configurables grâce à un simple programme informatique, qui permet également l’intégration et la programmation de divers dispositifs de sécurité, ainsi que le suivi de l’état des vérins en temps réel. Nous offrons un service personnalisé pour les applications requérant un BUS de communication.



TiMOTION fournit les fabricants d’équipements industriels en dispositifs de mouvement électrique de qualité, certifiés UL73 et EMC, et compatibles avec la plupart des systèmes de contrôle. Ils sont 100 % personnalisables en fonction des besoins de l’application, de fait que nous adaptons course, vitesse, capacité de charge, programme, protection, attaches et longueur de câble à votre cahier des charges.



Ils s’adaptent à tout type d’application industrielle et agricole ! On les retrouve notamment dans :





Les vérins électriques linéaires sont une bonne alternative aux systèmes hydrauliques et pneumatiques puisqu’ils ne présentent aucun risque de fuite de fluide ou autres désagréments liés au compresseur. Ils sont donc sans maintenance et bénéficient d’une longue durée de vie.



Vous souhaitez démarrer votre projet d’automatisation ? Contactez votre service commercial local !
