Comment synchroniser des vérins électriques linéaires ?

Actualités et articles

Un système d'actionnement électrique complexe ou une capacité de charge élevée exige souvent la synchronisation de plusieurs vérins électriques. Grâce aux capteurs de position et aux systèmes intelligents, découvrez comment obtenir un mouvement synchronisé, fluide et sans à-coups.

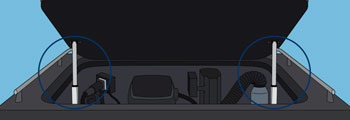

De nombreux équipements ont recours à la synchronisation de deux ou plusieurs vérins électriques linéaires. Plans de travail, systèmes de fenêtres multiples, machines agricoles ou équipements industriels complexes… Tous ces équipements demandent une synchronisation parfaite.



Cette synchronisation est importante pour que plusieurs vérins puissent suivre un même mouvement à vitesse égale, même si la charge est différente sur chacun des vérins. Cela permet de maintenir un contrôle précis du mouvement avec une répartition homogène de la charge, et d'assurer ainsi, un mouvement régulier, fluide et sans à-coups.



Il en va même parfois de la sécurité des utilisateurs. Dans le secteur médical par exemple, synchroniser le mouvement des actionneurs électriques est fondamental pour préserver la sécurité des patients. On pense notamment aux lits d'hôpitaux ou tables d'examen et d'opération, qui demandent la plus grande précision.



La synchronisation de vérins électriques est également utile lorsque la charge à pousser est particulièrement importante. Deux actionneurs synchronisés vont permettre de multiplier la capacité de charge par deux et de répondre à des exigences de charge de plusieurs tonnes.



TiMOTION propose diverses solutions fiables pour synchroniser des actionneurs électriques linéaires.



Capteurs de position pour synchroniser des actionneurs électriques linéaires

Pour obtenir la synchronisation de deux vérins électriques linéaires, il est possible de les équiper de capteurs de position. Ceux-ci vont permettre un retour d'information vers le boîtier de contrôle qui va ajuster la vitesse de chaque dispositif pour opérer le mouvement synchronisé.



TiMOTION fournit plusieurs types de capteurs de position pour la synchronisation des actionneurs électriques :



  • Les capteurs à effet Hall émettent un signal numérique qui permet de déterminer le sens de rotation du moteur et de compter le nombre de tours moteurs grâce à des aimants fixés sur l'arbre moteur.

  • Les potentiomètres, quant à eux, fournissent un signal analogique. Ils sont constitués d'un curseur coulissant sur une résistance, dont le rôle est de modifier la valeur de cette résistance. Chaque valeur de résistance correspond à une position de la course du vérin. Le principal avantage du potentiomètre réside dans sa capacité à mémoriser la position du vérin, même en cas de coupure de courant.

  • Les capteurs Reed sont des capteurs magnétiques. Ils disposent d'un commutateur électrique qui est actionné par un champ magnétique. Il est constitué de deux contacts montés sur des lames en métal ferreux contenus dans une enveloppe en verre étanche. Les contacts peuvent être normalement ouverts ou fermés.

Lorsqu'on utilise les capteurs de position pour assurer la synchronisation de deux vérins électriques, le boîtier de contrôle compense les défaillances éventuelles pouvant être causées par une répartition inégale de la charge et ainsi opérer un mouvement fluide et sans à-coups.



Pour en savoir plus sur les capteurs de position pour la synchronisation de vérins électriques, consultez notre article.



Synchronisation de vérins électriques grâce à la fonctionnalité innovante T-SMART

TiMOTION propose également une gamme de vérins électriques innovants équipés d'une fonction intelligente T-SMART, qui va permettre la synchronisation de plus de deux dispositifs.



Grâce à leur contrôleur embarqué, les vérins électriques T-SMART vont permettre une synchronisation jusqu'à 8 actionneurs, avec un vérin principal contrôlant 7 vérins secondaires.



Compatible avec notre programmateur (PGMA), cette solution offre une grande flexibilité. Elle permet un paramétrage facile de plusieurs variables comme la vitesse ou la course, ainsi qu'un suivi de l'état des vérins en temps réel, à l'aide d'un simple ordinateur.



C'est une solution de synchronisation d'actionneurs électriques particulièrement intéressante pour les systèmes complexes requérant plusieurs dispositifs synchronisés.

Pour en savoir plus sur les vérins électriques synchronisés T-SMART, cliquez ici !



TiMOTION fournit aux fabricants d'équipements des solutions d'actionnement électrique sophistiquées et performantes pour répondre à tout type de besoin.



Vous êtes fabricant d'équipements industriels, médicaux, de mobilier domestique ou professionnel et vous cherchez des vérins électriques synchronisables ?



Contactez notre représentant commercial local pour vous faire conseiller.
